这是一个极简主义的硬件调试工具项目。它利用标准的 UART 串口通信协议，通过巧妙的硬件电路设计（RC 充放电网络），实现了 单根 TX 线同时传输 SWD 时钟与数据，并利用 RX 线读取目标芯片回传的数据。 该项目无需专业的 J-Link 或 ST-Link 调试芯片，仅需几个电阻、电容、三极管和二极管即可自制简易 SWD 下载器，配合浏览器端的 Web Serial API 实现 AXF/HEX/BIN 文件的解析与烧录。
- 极简硬件：仅需电阻、电容、二极管、三极管即可搭建硬件电路。
- 单线复用：创新性地在单根 TX 线上同时生成 SWC（时钟）和 SWD（数据）信号。
- Web 端工具：基于 HTML/JavaScript 实现，无需安装驱动或软件，浏览器直接运行。
- 文件解析：支持 AXF、FLM、HEX、BIN 等常见嵌入式固件格式。
- 高波特率支持：最高可支持 921600bps 及以上的通信速率。
这是一个非常巧妙的设计，利用UART串口通信协议的时序特性，配合RC电路的充放电时间常数，实现了单线（TX）同时产生SWD协议所需的时钟（SWC）和数据（SWD），并能通过RX回读数据。
该设计的核心在于利用UART的“帧结构”来模拟PWM信号，从而在一条TX线上实现时钟与数据的复用。
- 时钟（SWC）的生成：
- UART通信的起始位是一个下降沿。
- 对于SWD协议，SWC（时钟线）需要跳变沿来触发采样。
- 原理：每当UART发送一个字节（如发送
0xFF或0xF0），TX线会产生一个下降沿（起始位），这个下降沿（或随后的上升沿）被直接或通过电容耦合到SWC引脚，作为SWD协议的时钟触发信号。因此，每发送一个字节，就产生一个时钟周期。
- 数据（SWD）的生成（利用RC充电延迟）：
- SWD的数据线（SWD）连接在TX线后端的RC电路上。电容两端的电压不能突变，需要时间充电。
- 发送
0xFF(逻辑1)：- UART波形：起始位(0) + 8位数据位全1 + 停止位(1)。
- 实际上只有起始位是低电平（1个bit时间），随后立即变高。
- RC效应：TX拉低的时间极短（仅起始位宽度）。根据RC充放电曲线，电容虽然放电，但时间太短，电压尚未降到逻辑低电平阈值（逻辑0），TX就变高开始充电恢复了。
- 结果：SWD引脚上的电压始终维持在逻辑高电平。TX发
0xFF-> SWD读到1。
- 发送
0xF0(逻辑0)：- UART波形：起始位(0) + 数据位
00001111。注意UART是LSB优先，实际发送顺序是低位在前。 - 实际上，起始位(0)加上数据位的低4位(0000)，TX线会保持至少5个bit时间的低电平。
- RC效应：TX拉低的时间足够长，电容有充足时间放电，电压迅速跌落至逻辑低电平阈值以下。
- 结果：SWD引脚被拉低到逻辑0。TX发
0xF0-> SWD读到0。
- UART波形：起始位(0) + 数据位
- 盲写入优势：
- 这种方式被称为“盲写入”，因为不需要读取芯片返回的数据，只管按节奏发送。由于SWD协议是全双工的（主机在时钟上升沿输出数据，从机同时输入数据），这种时序完全匹配。
- 极速通信：在只写模式下，RC时间常数要求降低。如文中提到，仅需末端10K电阻配合500pF电容，即可支持高达 512000 bps（甚至更高）的波特率，因为此时主要关注的是放电是否充分（生成0），而充电恢复很快。
读取数据利用了SWD接口的开漏输出特性和RX线路上的充电延迟。
- 电路状态：
- 当需要读取数据时，主机通过TX发送
0xFF（全是1，即高电平输出）。 - 此时SWD总线处于“读取相位”。
- 当需要读取数据时，主机通过TX发送
- SWD芯片输出
1(高阻态/弱高)：- 芯片内部MOS管截止，芯片不对线路放电。
- 现象：TX发送
0xFF（起始位后迅速拉高），线路通过上拉电阻快速充电。 - RX接收：RX引脚上的电压迅速跟随TX上升，RX接收到的数据与TX发送的一致（收到
0xFF）。 - 判定：TX == RX -> 读到 1。
- SWD芯片输出
0(强下拉)：- 芯片内部MOS管导通，将SWD线路强行拉低到地（Sink电流）。
- 现象：TX虽然试图输出高电平（停止位），但由于芯片在“吸电”，SWD线路上的电容充电过程被拖慢，电压上升斜率变平缓。
- RX接收：由于电压上升缓慢，在UART采样点时刻，RX引脚仍处于低电平。UART会将其解析为数据位
0。因此，RX会收到类似0x00或0xF0等含有多个0的数据帧（取决于具体的波特率和电容延迟），即“前面一堆0”。 - 判定：TX != RX (RX收到异常数据) -> 读到 0。
- SS14 二极管的作用：
- 快速放电：当TX输出低电平（起始位或数据0）时，SS14（肖特基二极管）导通，为电容提供了一条低阻抗的放电通路。这大大缩短了电容放电时间，确保了在生成数据
0时能迅速将SWD拉低，同时也为下一次通信做好了准备。 - 单向导通保护：在读取模式下，当TX变高时，二极管截止，防止TX的高电平干扰SWD芯片的下拉动作（读取逻辑），保证RX能准确检测到线路被拉低的状态。
- 快速放电：当TX输出低电平（起始位或数据0）时，SS14（肖特基二极管）导通，为电容提供了一条低阻抗的放电通路。这大大缩短了电容放电时间，确保了在生成数据
这套方案的精妙之处在于**“用时间换逻辑”**：
- 写逻辑：利用**脉宽（低电平持续时间）**控制RC放电深度，从而区分逻辑0和1。
- 读逻辑：利用**充电速度（上升沿斜率）**差异，通过RX检测电压是否被目标芯片“拖住”来判断数据。
- 元件角色：
- RC网络：构建了一个模拟滤波器，将数字脉宽信号“积分”为电平信号（写），并将电平阻抗信号“微分”为时序差异信号（读）。
- SS14：加速放电，提高通信速率上限。 这种设计仅需极简的硬件成本，即可通过标准串口实现复杂的SWD调试功能，非常适合低成本、便携式的嵌入式开发工具。

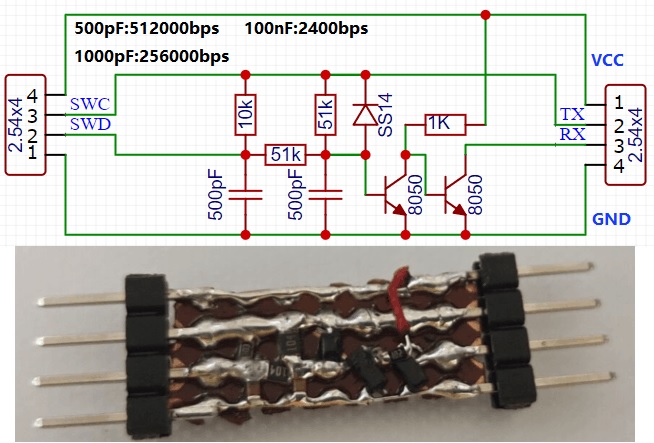

根据原理图，硬件连接示意如下：
UART 接口 目标芯片 (MCU)
+--------------+ +------------------+
| | | |
| TX ------------------------+-- SWC (Clock) |
| | | | |
| | +---[ RC ]----+-- SWD (Data) |
| | | | |
| RX -----+----+ | |
| | | |
| GND -------------------------- GND |
| | | |
+--------------+ +------------------+
RC 组件建议：
- 写入模式优化：末端 10K 电阻 + 500pF 电容 (可达 512000bps)
- 通用调试：根据波特率调整电容值 (参考下图对应关系)
| 电容值 | 建议波特率 |
|---|---|
| 500 pF | 512,000 bps |
| 1000 pF | 230,400 bps |
| 0.1 µF (100nF) | 2,400 bps |

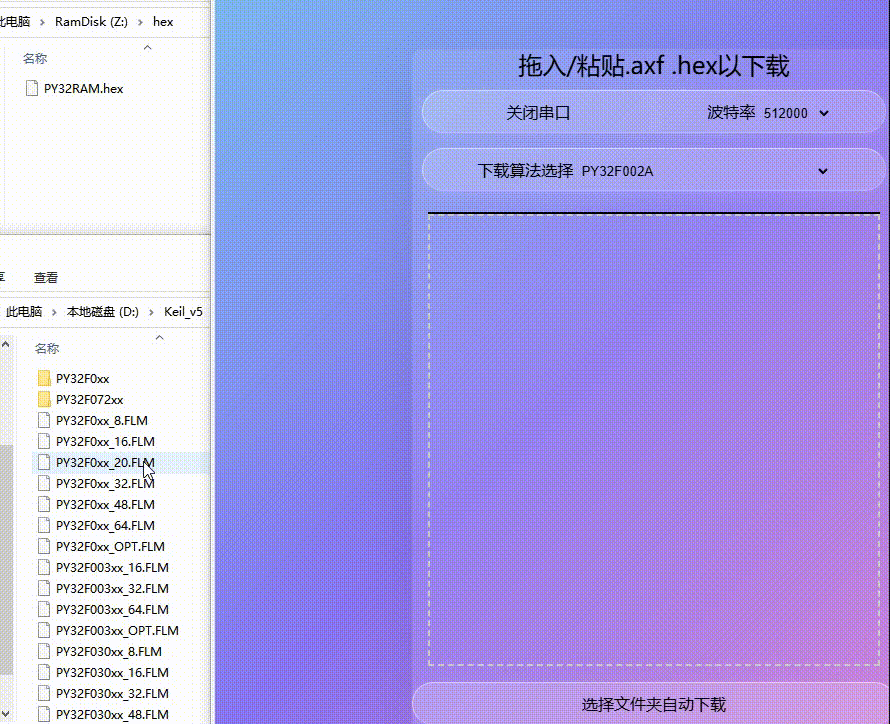

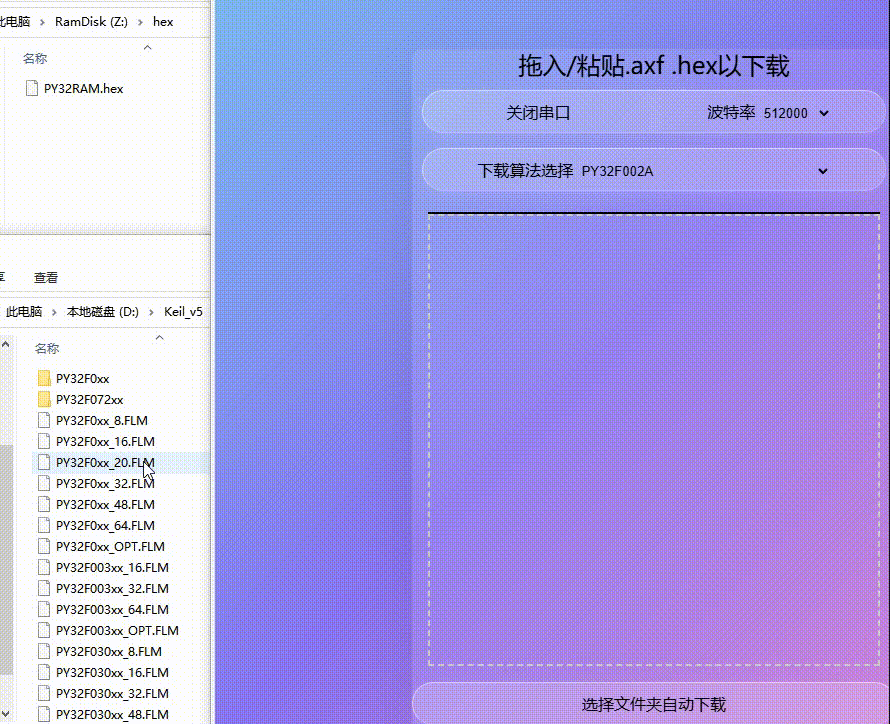

本项目提供了一个纯前端的 HTML 页面，集成了文件解析、串口通信和烧录逻辑。
- 文件解析 (
Elfparse,hex2bin)：- 解析
.axf/.elf文件，提取.text/.data段。 - 解析
.hex文件并转换为 BIN 格式。 - 解析
.flm算法文件，用于自定义 Flash 编程算法。
- 解析
- 串口通信 (
COMHelper)：- 基于 Web Serial API 封装。
- 支持十六进制发送与接收。
- 支持自定义波特率配置。
- 下载算法 (
downloadbin)：- 内置 PY32F002A 等芯片的下载支持。
- 支持加载外部 FLM 文件扩展支持更多芯片。
- 打开工具：使用支持 Web Serial API 的浏览器（如 Chrome/Edge）打开
index.html。 - 连接硬件：将自制电路连接到电脑串口与目标板。
- 选择串口：点击“打开串口”，选择波特率（建议根据电容选择，或尝试 921600）。
- 选择算法：在下拉框中选择对应的芯片型号（如 PY32F002A）。
- 加载固件：拖入或粘贴
.axf、.hex或.bin文件。 - 开始下载：文件加载完成后，程序将自动开始下载流程。
本项目代码开源，您可以根据需要修改代码以支持更多芯片或优化通信逻辑：
- 增加芯片支持：修改
download_device对象，添加新的下载函数。 - 优化时序：在
wInt/rBus等底层函数中调整延时，适应不同的硬件环境。 - 自定义算法：解析
.flm文件中的FlashDevice结构体，实现通用算法加载。
- 此方案为软件模拟时序，受操作系统调度和 JS 执行效率影响，稳定性不如专用硬件（如 ST-Link）。
- 读取模式对波特率较为敏感，若读取失败请尝试降低波特率或调整电容值。
- 仅支持 SWD 协议，不支持 JTAG 协议。
